【案例名称】：大型钢结构吊装解决方案
【发布时间】：2014.11.06
【访客人数】：

     钢材制作为主的结构，是主要的建筑结构类型之一。钢材的特点是强度高、自重轻、整体刚性好、变形能力强，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产。钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。另外还有无热桥轻钢结构体系，建筑本身是不节能的，本技术用巧妙的特种连接件解决了建筑的冷热桥问题；小桁架结构使电缆和上下水管道从墙里穿越，施工装修都方便；无比节能是世界上唯一的一家以冷弯薄壁型钢建7层住宅的建筑体系。

构件的运输:
(1)、在装卸、运输过程应尽量保护构件，避免构件在运输过程中受到损坏。
(2)、运输的构件必须按照吊装要求程序进行发运，尽量考虑配套供应，确保现场顺利吊装。
构件的堆放:
(1)、构件堆放场地应平整，场基坚实，无杂草，无积水。
(2)、构件编号宜放置在两端醒目处，以便于吊装时构件的查找。

定位轴线及水准点的复测:
(1)、对基础施工单位或建设单位提供的定位轴线、标高，应进行复查。
构件标注:
吊装前对钢构件标注，标注可采用不同于构件涂装涂料颜色的油漆作标记，做到清楚、准确、醒目。
起重机械:
本工程采用汽车式起重机（50T、25T各一台）

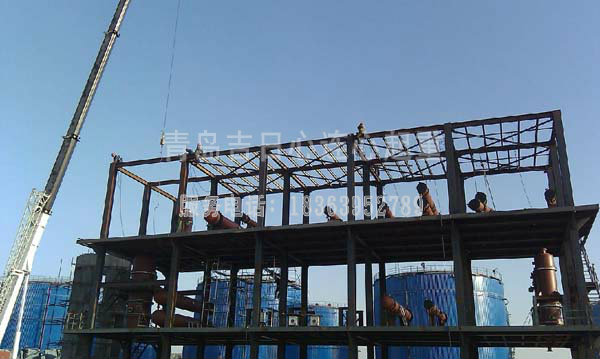

钢梁的吊装:
(1)、现场拼装
     将屋面梁吊至二楼现浇面上进行拼装依次吊到每个柱边，方便起吊。
(2)、屋面梁的吊装
     屋面梁的特点是跨度大（即构件长）侧向刚度很小，为了确保质量、安全、提高生产效率，减少劳动强度，根据现场条件和起重设备能力，最大限度地扩大作业面拼装工作量，将作业面组装好的屋面梁吊起就位，并与柱连接。当梁两端安装螺栓紧固（或点焊牢固）后，方可松钩，依次吊装其它钢梁。检验合格后进行焊接。

检查和验收:
    钢结构主要构件安装质量的检查和验收应严格按照《钢结构工程施工质量验收规范》（GB50221—2001）进行。
1、在钢结构吊装完成后，应对钢柱的轴线位、钢梁的水平度、跨中垂直度，侧向弯曲等进行仔细的检查验收，并做好详细的检查验收记录。
第五章、安全技术要点
1、凡参加施工的全体人员都必须遵守安全生产“安全生产六大纪律”
“十个不准”的有关安全生产规程。
2、吊装作业人员都必须持有上岗证，有熟练的钢结构安装经验，起重人员持有特种人员上岗证，起重司机应熟悉起重机的性能、使用范围，操作步骤，同时应了解钢结构安装程序、安装方法。

安全生产六大纪律:

一、进入施工现场必须戴好安全帽，扣好帽带，并正确使用个人劳动保护用品。
二、3米以上的高空悬空作业，无安全设施的必戴好安全带，扣好保险带。
三、高空作业，不准往下或向上乱抛材料和工具等物件。
四、各种电动机械设备，必须有可靠有效的安全措施和防护装置，方能开动使用。
五、不懂电气和机械的人员严禁使用和弄机电设备。
六、吊装区域非操作人员严禁入内，吊装机械必须完好，把杆垂直下方不准站人。

安全十个不准:

一、 不准未经安全培训的工人上岗。

二、 不准未戴安全帽、穿拖鞋的工人进入施工场地。

三、 不准未穿救生衣的工人水上作业。

四、 不准酒后作业。

五、 不准吊车、挖掘机下站人。

六、 不准使用“带病”的机具和物资设备。

七、 不准使用没有“三级配电，两级保护”的机电设备。

八、 不准深基坑（H≥1.5m）施工不设支护措施及安全警示标志。

九、 不准沿街施工不设安全显目的防护及疏导标志。

十、 不准工人住在没有消防设施的宿舍里。
